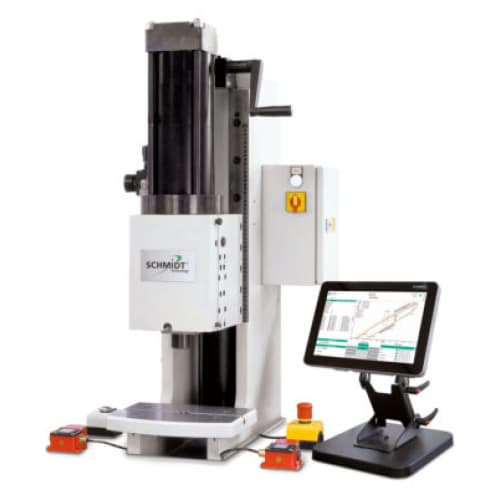

| Loại báo chí | 368 | ||
|---|---|---|---|
| Tổng hành trình – hành trình công suất 1) | mm | 50-6, 100-12 | |
| Lực danh nghĩa tại 6 bar | kN | 72 | |
| Thu thập dữ liệu đo độ phân giải – khoảng cách – lực lượng |
µm / inc Không có |
5 20 |
|
| Nhô ra | C. | mm | 160 |
| Ram lỗ | E. | ø mm | 20 H7 |
| Trượt kích thước bên ngoài | G x H | ø mm | 90 x 60 |
| Chiều cao làm việc 3) | F. | ||
| Khán đài số 64 | mm | ||
| Gian hàng số 64 – 600 hoặc tương tự | mm | ||
| Khán đài số 68 2) | mm | 130-300 | |
| Khán đài số 68/5 2) o | mm | 190-460 | |
| Trọng lượng (tiêu chuẩn) | khoảng kg | 350 |
| Tổng quan về vị trí | Loại báo chí | Chiều cao chân đế M (mm) |
Kích thước bàn Rộng x D (mm) |
Lỗ bàn D (Ø mm) |
Chiều cao bàn K (mm) |
Dấu chân W x L (mm) |
|---|---|---|---|---|---|---|
| Số 64 | 364 | 940 | 400 x 290 | 40 H7 | 185 | 400 x 625 |
| Số 64 – 600 o | 364 | 1200 | 400 x 290 | 40 H7 | 185 | 400 x 685 |
| 68 2) | 368 | 810 | 300 x 230 | 40 H7 | 147 | 300 x 550 |
| Số 68/5 2) o | 368 | 990 | 300 x 230 | 40 H7 | 147 | 300 x 620 |
| Mặt bàn đặc biệt có 3 rãnh dọc hoặc tương tự | 400 x 280 500 x 280 |
40 H7 |
| Tùy chọn |
|---|
| O biến thể có phụ phí |
| 1) Thiết kế đặc biệt cho tổng hành trình / hành trình công suất theo yêu cầu |
| 2) Chân đế 68/5 hoàn toàn cần thiết cho các cú đánh lực từ 30 mm |
| 3) Giá trị tiêu biểu; có thể sai lệch ± 3 mm do dung sai đúc và chế tạo |
