Máy ép chạy thủ công SCHMIDT ManualPress rack and pinion press Rack press 3 and 6 3/3R*/6TH/6R*

Loại báo chí			3	3R *	Ngày 6	6R *
Nhấn loại trang trình bày			3	3R	3	3R
Lực lượng danh nghĩa		kN	2,4	2,4	2,4	2,4
Làm việc đột quỵ nét đặc biệt	MỘT.	mm	70/160	70/100	70/160	70/100
Nhô ra	C.	mm	86	86	86	86
Chiều cao thanh trượt	S.	mm	350	350	350	350
Ram lỗ	O	mm	10 H7	10 H7	10 H7	10 H7
Collet (Chân đế. Ø 10)	O	mm
Cần tay bên trái			O, ngoại trừ 160	O, ngoại trừ 100	O, ngoại trừ 160	O, ngoại trừ 100
Góc quay / hành trình mm			3,2 °	3,2 °	3,2 °	3,2 °
Tối đa Trọng lượng của công cụ trên 3)		Kilôgam	2,5	2	2,5	2
Rào cản ngược 1)
Hành trình làm việc tối thiểu *		mm		Ngày 18		Ngày 18
Đã khóa vị trí 1	mm trước BDC			13		13
Đã khóa vị trí 2	mm trước BDC			4,5		4,5
Độ chính xác của việc tháo rời		mm		0,07		0,07
Chiều cao làm việc 4)	F.
Đứng số 13		mm
Đứng số 3		mm	75-220	75-220
Khán đài số 2		mm			100-355	100-355
Khán đài số 2-600		mm	200-600	200-600	200-600	200-600
Đứng số 2-1000		mm	300-1030	300-1030	300-1030	300-1030
trọng lượng		khoảng kg	Ngày 22	Ngày 22	ngày 30	ngày 30

Trang thiết bị	3	3R *	Ngày 6	6R *
Bộ đếm cơ học	O	O	O	O
Điều chỉnh phép chiếu (tổng phép chiếu) 111 mm, 131 mm, 160 mm, 200 mm	O	O	O	O
Đầu bảng bổ sung thích hợp cho phóng chiếu thích ứng	O	O	O	O
Điểm dừng của micromet	O	O	O	O

Tổng quan về vị trí	Loại báo chí	Chiều cao chân đế M (mm)	Kích thước bàn Rộng x D (mm)	Bàn khoan D (Ø mm)	Chiều cao bàn K (mm)	Dấu chân W x L (mm)
Số 13	5	330	110 x 80	20 H7	46	110 x 185
số 3	3, 1	400	150 x 110	20 H7	60	150 x 260
Số 2	6, 2	536	185 x 110	20 H7	60	185 x 280
Số 2-600	3, 6, 1, 2	810	200 x 160	20 H7	98	200 x 290
Số 2-1000	3, 6, 1, 2	1250	200 x 160	20 H7	98	200 x 290

Đặc điểm

• Nét dài
• Đường cong lực lượng tuyến tính
• Điều chỉnh chính xác độ sâu của máy ép có thể thông qua nút chặn độ sâu cứng
• Các thanh dẫn hướng ram và đường dẫn đất được mài dũa đảm bảo tuổi thọ lâu dài và hướng dẫn chính xác

Tùy chọn
• Tiêu chuẩn không tính phụ phí o Biến thể có phụ phí
1) Điều chỉnh vị trí khóa có thể theo yêu cầu
2) Trọng lượng được xác định ở vị trí cần tay về phía trước 45 ° (giá trị hướng dẫn) với hành trình tiêu chuẩn (không phải hành trình đặc biệt)
3) Giá trị tiêu biểu; có thể sai lệch ± 3 mm do dung sai đúc và chế tạo

Thiết kế đặc biệt

• Phiên bản mạ niken có tính phí, khung ép, các bộ phận đúc và mặt bàn được mạ niken hóa học, các bộ phận bằng thép được đánh bóng,
• Các bộ phận bằng nhôm Anodised, các bộ phận được đánh bóng
• Màu sơn đặc biệt RAL
• Lỗ khoan bàn đặc biệt và lỗ khoan ram đặc biệt theo yêu cầu

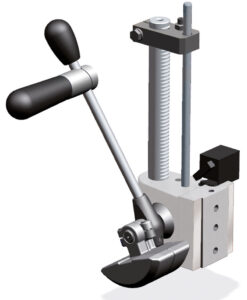

Cơ cấu hành trình quay trở lại được tối ưu hóa cho máy ép thanh răng và bánh răng số 3 và 6 với hành trình 100 mm và 160 mm

Một gói lò xo được tối ưu hóa đặc biệt cho các cú đánh lớn giúp cải thiện đáng kể về công thái học. Ngoài ra, việc sử dụng Ergohandle đảm bảo rằng không cần đặt lại vị trí của bàn tay, ngay cả ở góc quay> 360 °. Các lực tác dụng lên tay đòn được giữ không đổi trong toàn bộ hành trình nhờ một đối trọng.
