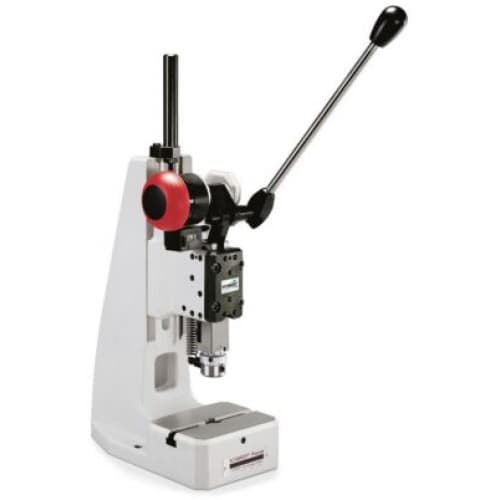

Máy ép chạy thủ công SCHMIDT Press-14/14F/14R*/14RF

Loại báo chí			14 14F	14R * 14RF
Nhấn loại trang trình bày			11-60 11F-50	11R-60 11RF-50
Lực lượng danh nghĩa		kN	Ngày 12	Ngày 12
Làm việc đột quỵ	MỘT.	mm	60 50	60 50
Nhô ra	C.	mm	86	86
Chiều cao thanh trượt	S.	mm	500 520	500 520
Ram lỗ	O	mm	10 H7	10 H7
Cần tay bên trái			O
Góc quay / hành trình mm			125 °	125 °
Tối đa Trọng lượng của dụng cụ trên 3) lò xo tiêu chuẩn / gia cố		Kilôgam	1,5 / 2,5 2/5	1,5 / 2,5 1,5 / 4
Rào cản ngược 1)
Hành trình làm việc tối thiểu *		mm		24
Đã khóa vị trí 1	mm trước BDC			Ngày 14
Đã khóa vị trí 2	mm trước BDC			1,5
Độ chính xác của việc tháo rời		mm		0,04
Chiều cao làm việc 4)	F.
Đứng số 13		mm
Đứng số 3		mm	90-220 65-195	90-220 65-195
Khán đài số 2		mm
Chân đế số 2-600 O		mm	210-595 185-570	210-595 185-570
Chân đế số 2-1000 O		mm	340-1030 315-1010	340-1030 315-1010
trọng lượng		khoảng kg	24	24

Trang thiết bị			14 14F	14R * 14RF
Bộ đếm cơ học			O	O
Điều chỉnh phép chiếu (tổng phép chiếu) 111 mm, 131 mm			O	O
Đầu bảng bổ sung thích hợp cho phóng chiếu thích ứng			O	O
Kẹp dừng 2)			O O	O O
Rút ngắn thời gian làm việc			10	10

Tổng quan về vị trí			Loại báo chí	Chiều cao chân đế M (mm)	Kích thước bàn Rộng x D (mm)	Bàn khoan D (Ø mm)	Chiều cao bàn K (mm)	Dấu chân W x L (mm)
Số 13			13	475	110 x 80	20 H7	46	110 x 185
số 3			11, 14, 17	540	150 x 110	20 H7	60	150 x 260
Số 2			15, 16	700	185 x 110	20 H7	60	185 x 280
Số 2-600			11, 14, 15, 16, 17	974	200 x 160	20 H7	98	200 x 290
Số 2-1000			12, 14, 15, 16, 17	1410	200 x 160	20 H7	98	200 x 290

Tùy chọn
? Sê-ri không tính thêm phí	O biến thể có phụ phí
1) Điều chỉnh vị trí bị khóa có thể theo yêu cầu
2) Rút ngắn hành trình 10 mm cho biến thể với chi phí bổ sung
3) Trọng lượng được xác định ở vị trí cần tay về phía trước 45 ° (giá trị hướng dẫn) với hành trình tiêu chuẩn (không phải hành trình đặc biệt)
4) Giá trị tiêu biểu; có thể sai lệch ± 3 mm do dung sai đúc và chế tạo

Thiết kế đặc biệt
Phiên bản mạ niken cho một khoản phụ phí, khung ép, các bộ phận đúc và mặt bàn được mạ niken hóa học, các bộ phận bằng thép được đánh bóng, các bộ phận bằng nhôm được anốt hóa, các bộ phận được đánh bóng sáng
Màu sơn đặc biệt RAL
Lỗ khoan bàn đặc biệt và lỗ khoan ram đặc biệt theo yêu cầu

Đặc tính

• Lực lớn ở cuối cú đánh
• Điều chỉnh chính xác độ sâu của máy ép có thể thông qua nút chặn độ sâu cứng
• Các thanh dẫn hướng ram và đường dẫn đất được mài dũa đảm bảo tuổi thọ lâu dài và hướng dẫn chính xác
• Có thể chuyển đổi nhanh chóng thông qua việc điều chỉnh chiều cao làm việc đơn giản và an toàn
• Bàn ép mặt đất cho phép định vị có thể tái tạo các công cụ của bạn
• Với các lỗ định vị trên thanh ram và mặt bàn, bạn không mất thời gian căn chỉnh các dụng cụ
• Vị trí bắt đầu của cần tay có thể thay đổi 360 °
• Các biến thể kéo ngang tiện dụng (111/113)
• Phiên bản tay trái và tay phải có sẵn cho hầu hết các kiểu máy
• Lực khôi phục ram có thể được điều chỉnh cho phù hợp với các trọng lượng dụng cụ khác nhau
• Căn chỉnh <0,05 mm giữa công cụ trên và dưới
• Không cần bôi trơn
