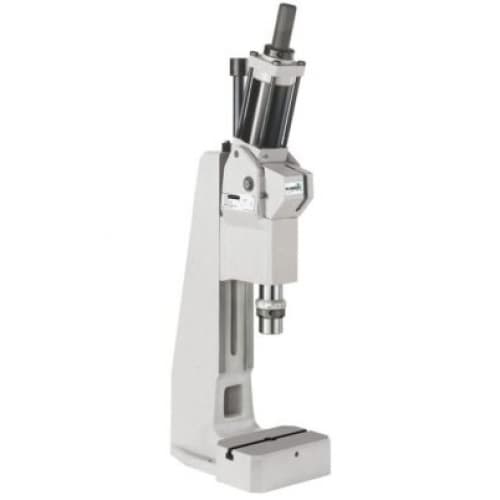

Máy ép chạy khí nén SCHMIDT Press 33

SKU:1195-20480

Dòng sản phẩm SCHMIDT® PneumaticPress với thiết kế đòn bẩy chuyển đổi với lực tối đa ở cuối hành trình là một hệ thống mô-đun đáp ứng tối ưu các yêu cầu trong các lĩnh vực tạo hình, nối và lắp ráp trong phạm vi lực nhấn từ 15 đến 60 kN.

Kết hợp với SCHMIDT® PressControl 75 hoặc 700, máy ép trở thành nơi làm việc tuân thủ CE, được kiểm tra kiểu EC, tùy chọn với giám sát quá trình.

Hệ thống máy ép có thể được sử dụng cả trong một chu kỳ và ở chế độ tự động.

Loại báo chí			33
Làm việc đột quỵ	MỘT.	mm	0 - 12 4 - 40
Lực danh nghĩa tại 6 bar		kN	Ngày 15
Nhô ra	C.	mm	86
Thích ứng mở rộng O		mm	111, 131
Đầu bảng bổ sung phù hợp để điều chỉnh chiếu			O
Ram lỗ	O	mm	20 H7
Đường kính Ram	O	mm	40
Tinh chỉnh			•
Chiều cao làm việc 1)	F.
Đứng số 3		mm
Khán đài số 2		mm	70-290
Chân đế số 2-600 hoặc tương tự		mm	160-530
Chân đế số 2-1000 hoặc tương tự		mm	290-970
trọng lượng		khoảng kg	50

Tổng quan về vị trí	Loại báo chí	Chiều cao chân đế M (mm)	Kích thước bàn Rộng x D (mm)	Lỗ bàn D (Ø mm)	Chiều cao bàn K (mm)	Dấu chân W x L (mm)
số 3	32	540	150 x 110	20 H7	60	150 x 260
Số 2	32, 33	700	185 x 110	20 H7	60	185 x 280
Chân đế số 2-600 hoặc tương tự	32, 33	974	200 x 160	20 H7	98	200 x 290
Chân đế số 2-1000 hoặc tương tự	32, 33	1410	200 x 160	20 H7	98	200 x 290

Dữ liệu kỹ thuật 28 đến 60 kN

Loại báo chí			34	36
Làm việc đột quỵ	MỘT.	mm	0 - 12 4 - 40 6 - 60	0 - 12 4 - 40 6 - 60
Lực danh nghĩa tại 6 bar		kN	28	60
Nhô ra	C.	mm	131	160
Thích ứng mở rộng O		mm	151, 170	185
Đầu bảng bổ sung phù hợp để điều chỉnh chiếu			O	O
Ram lỗ	O	mm	20 H7	20 H7
Trượt kích thước bên ngoài	G x H	mm	36 x 63	46 x 86
Chiều cao làm việc 1)	F.
Đứng # 34		mm	100-250
Khán đài số 301		mm	160-400
Khán đài số 301 - 500 hoặc tương tự		mm	310-550
Đứng số 35		mm		100-250
Khán đài số 35 - 500 hoặc tương tự		mm		150-500
Chân đế số 35 - 600 hoặc tương tự		mm		250-600
trọng lượng		khoảng kg	90	150

Tổng quan về vị trí	Loại báo chí	Chiều cao chân đế M (mm)	Kích thước bàn Rộng x D (mm)	Lỗ bàn D (Ø mm)	Chiều cao bàn K (mm)	Dấu chân W x L (mm)
Số 34	34	630	200 x 160	25 H7	111	200 x 370
Số 301	34	830	250 x 200	40 H7	145	250 x 460
Số 301 - 500	34	990	250 x 200	40 H7	145	250 x 480
Mặt bàn đặc biệt có 3 rãnh dọc hoặc tương tự			300 x 220 400 x 230	40 H7
Số 35	36	700	300 x 220	40 H7	141	300 x 480
Số 35 - 500	36	990	300 x 220	40 H7	166	300 x 560
Số 35 - 600	36	1110	300 x 220	40 H7	166	300 x 585
Mặt bàn đặc biệt có 3 rãnh dọc hoặc tương tự			355 x 225 400 x 280	40 H7
