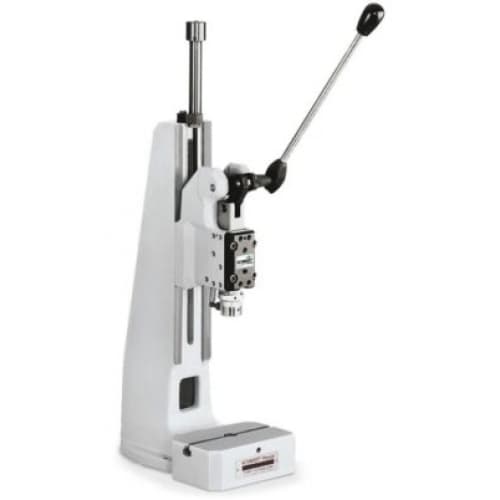

| Loại báo chí | 15V 15VF |
15VR * 15VRF |
||
|---|---|---|---|---|
| Nhấn loại trang trình bày | 11V-45 11VF-45 |
11VR-45 11VRF-45 |
||
| Lực lượng danh nghĩa | kN | Ngày 12 | Ngày 12 | |
| Làm việc đột quỵ | MỘT. | mm | 45 45 |
45 45 |
| Nhô ra | C. | mm | 86 | 86 |
| Chiều cao thanh trượt | S. | mm | 510 530 |
510 530 |
| Ram lỗ | O | mm | 10 H7 | 10 H7 |
| Cần tay bên trái | O | |||
| Góc quay / hành trình mm | 110 ° | 110 ° | ||
| Tối đa Trọng lượng của dụng cụ trên 4) lò xo tiêu chuẩn / gia cố |
Kilôgam | 1,6 / 4,2 2/5 |
1,6 / 4,2 2/5 |
|
| Rào cản ngược 1) 3) | ||||
| Hành trình làm việc tối thiểu * | mm | Ngày 20 | ||
| Đã khóa vị trí 1 | mm trước BDC | Ngày 12 | ||
| Đã khóa vị trí 2 | mm trước BDC | 1,5 | ||
| Độ chính xác của việc tháo rời | mm | 0,03 | ||
| Chiều cao làm việc 5) | F. | |||
| Đứng số 13 | mm | |||
| Đứng số 3 | mm | |||
| Khán đài số 2 | mm | 105-350 85-330 |
105-350 85-330 |
|
| Chân đế số 2-600 O | mm | 200-585 185-570 |
200-585 185-570 |
|
| Chân đế số 2-1000 O | mm | 330-1020 315-1000 |
330-1020 315-1000 |
|
| Khán đài số 19 | mm | |||
| Khán đài số 19-400 O | mm | |||
| Đứng số 19-500 O | mm | |||
| trọng lượng | khoảng kg | 32 | 32 |
| Trang thiết bị | 15V 15VF |
15VR * 15VRF |
||
|---|---|---|---|---|
| Bộ đếm cơ học | O | O | ||
| Điều chỉnh phép chiếu (tổng phép chiếu) 111 mm, 131 mm |
O | O | ||
| Khả năng chiếu thích ứng 151 mm | ||||
| Đầu bảng bổ sung thích hợp cho phóng chiếu thích ứng |
O | O |
| Tổng quan về vị trí | Loại báo chí | Chiều cao chân đế M (mm) |
Kích thước bàn Rộng x D (mm) |
Bàn khoan D (Ø mm) |
Chiều cao bàn K (mm) |
Dấu chân W x L (mm) |
||
|---|---|---|---|---|---|---|---|---|
| Số 13 | 13 | 475 | 110 x 80 | 20 H7 | 46 | 110 x 185 | ||
| số 3 | 11, 14 | 540 | 150 x 110 | 20 H7 | 60 | 150 x 260 | ||
| Số 2 | 15, 16 | 700 | 185 x 110 | 20 H7 | 60 | 185 x 280 | ||
| Số 2-600 | 15, 16 | 974 | 200 x 160 | 20 H7 | 98 | 200 x 290 | ||
| Số 2-1000 | 15, 16 | 1410 | 200 x 160 | 20 H7 | 98 | 200 x 290 | ||
| Số 19 | Ngày 19 | 640 | 200 x 160 | 25 H7 | 112 | 200 x 370 | ||
| Số 19-400 O | Ngày 19 | 840 | 250 x 200 | 40 H7 | 145 | 250 x 460 | ||
| Số 19-500 O | Ngày 19 | 1000 | 250 x 200 | 40 H7 | 145 | 250 x 480 |
| Tùy chọn | |
|---|---|
| ? Sê-ri không tính thêm phí | O biến thể có phụ phí |
| 1) Các nét đặc biệt 12 mm và 50 mm theo yêu cầu | |
| 2) Đã có mặt trên bảng đứng đầu bảng | |
| 3) Có thể điều chỉnh vị trí bị khóa theo yêu cầu | |
| 4) Trọng lượng được xác định ở vị trí cần tay về phía trước 45 ° (giá trị hướng dẫn) | |
| 5) Giá trị tiêu biểu; có thể sai lệch ± 3 mm do dung sai đúc và chế tạo |
| Thiết kế đặc biệt |
|---|
| ? Phiên bản mạ niken cho một khoản phụ phí, khung ép, các bộ phận đúc và mặt bàn được mạ niken hóa học, các bộ phận bằng thép được đánh bóng, các bộ phận bằng nhôm được anốt hóa, các bộ phận được đánh bóng sáng |
| ? Màu sơn đặc biệt RAL |
| ? Lỗ khoan bàn đặc biệt và lỗ khoan ram đặc biệt theo yêu cầu |
Đặc tính
- Lực lớn ở cuối cú đánh
- Điều chỉnh chính xác độ sâu của máy ép có thể thông qua nút chặn độ sâu cứng
- Các thanh dẫn hướng ram và đường dẫn đất được mài dũa đảm bảo tuổi thọ lâu dài và hướng dẫn chính xác
- Có thể chuyển đổi nhanh chóng thông qua việc điều chỉnh chiều cao làm việc đơn giản và an toàn
- Bàn ép mặt đất cho phép định vị có thể tái tạo các công cụ của bạn
- Với các lỗ định vị trên thanh ram và mặt bàn, bạn không mất thời gian căn chỉnh các dụng cụ
- Vị trí bắt đầu của cần tay có thể thay đổi 360 °
- Các biến thể kéo ngang tiện dụng (111/113)
- Phiên bản tay trái và tay phải có sẵn cho hầu hết các kiểu máy
- Lực khôi phục ram có thể được điều chỉnh cho phù hợp với các trọng lượng dụng cụ khác nhau
- Căn chỉnh <0,05 mm giữa công cụ trên và dưới
- Không cần bôi trơn
