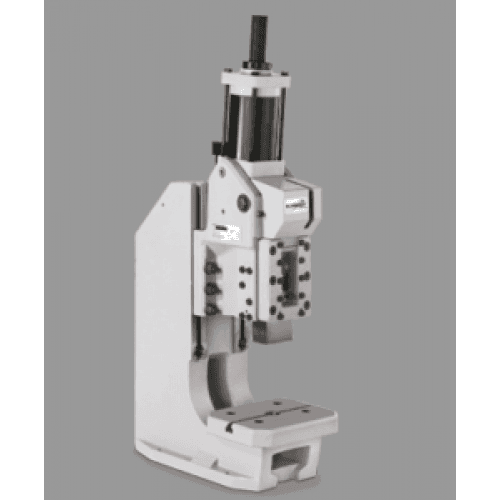

| Loại báo chí | 36 | ||
|---|---|---|---|
| Làm việc đột quỵ | MỘT. | mm | 0 – 12 4 – 40 6 – 60 |
| Lực danh nghĩa tại 6 bar | kN | 60 | |
| Nhô ra | C. | mm | 160 |
| Thích ứng mở rộng O | mm | 185 | |
| Đầu bảng bổ sung phù hợp để điều chỉnh chiếu | O | ||
| Ram lỗ | O | mm | 20 H7 |
| Trượt kích thước bên ngoài | G x H | mm | 46 x 86 |
| Chiều cao làm việc 1) | F. | ||
| Đứng # 34 | mm | ||
| Khán đài số 301 | mm | ||
| Khán đài số 301 – 500 hoặc tương tự | mm | ||
| Đứng số 35 | mm | 100-250 | |
| Khán đài số 35 – 500 hoặc tương tự | mm | 150-500 | |
| Chân đế số 35 – 600 hoặc tương tự | mm | 250-600 | |
| trọng lượng | khoảng kg | 150 |
| Tổng quan về vị trí | Loại báo chí | Chiều cao chân đế M (mm) |
Kích thước bàn Rộng x D (mm) |
Lỗ bàn D (Ø mm) |
Chiều cao bàn K (mm) |
Dấu chân W x L (mm) |
|---|---|---|---|---|---|---|
| Số 34 | 34 | 630 | 200 x 160 | 25 H7 | 111 | 200 x 370 |
| Số 301 | 34 | 830 | 250 x 200 | 40 H7 | 145 | 250 x 460 |
| Số 301 – 500 | 34 | 990 | 250 x 200 | 40 H7 | 145 | 250 x 480 |
| Mặt bàn đặc biệt có 3 rãnh dọc hoặc tương tự | 300 x 220 400 x 230 |
40 H7 | ||||
| Số 35 | 36 | 700 | 300 x 220 | 40 H7 | 141 | 300 x 480 |
| Số 35 – 500 | 36 | 990 | 300 x 220 | 40 H7 | 166 | 300 x 560 |
| Số 35 – 600 | 36 | 1110 | 300 x 220 | 40 H7 | 166 | 300 x 585 |
| Mặt bàn đặc biệt có 3 rãnh dọc hoặc tương tự | 355 x 225 400 x 280 |
40 H7 |
| Tùy chọn |
|---|
| O biến thể có phụ phí |
| 1) Giá trị tiêu biểu; có thể sai lệch ± 3 mm do dung sai đúc và chế tạo |
| Thiết kế đặc biệt |
| ? Phiên bản mạ niken cho một khoản phụ phí, khung ép, các bộ phận đúc và mặt bàn được mạ niken hóa học, các bộ phận bằng thép được đánh bóng, các bộ phận bằng nhôm được anốt hóa, các bộ phận được đánh bóng sáng |
| ? Màu sơn đặc biệt RAL |
| ? Lỗ khoan bàn đặc biệt và lỗ khoan ram đặc biệt theo yêu cầu |
