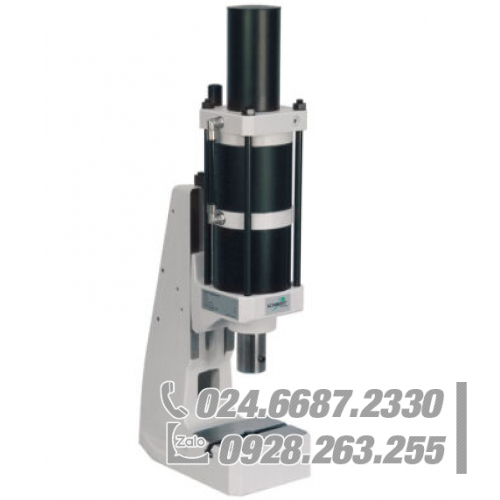

Máy ép chạy khí nén SCHMIDT Pneumatic Press-24

Máy ép chạy khí nén SCHMIDT Pneumatic Press-24

Dòng sản phẩm Máy ép khí nén SCHMIDT®, tác động trực tiếp với đường cong lực không đổi, là một hệ thống mô-đun đáp ứng tối ưu các yêu cầu của các lĩnh vực tạo hình, nối và lắp ráp trong phạm vi lực ép từ 1,6 đến 43 kN.

Kết hợp với SCHMIDT® PressControl 75

hoặc 700, các máy ép trở thành máy trạm được kiểm tra kiểu EC, tuân thủ CE, tùy chọn với giám sát quá trình.

Hệ thống máy ép có thể được sử dụng cả trong một chu kỳ và ở chế độ tự động.

Mã: 1195-20430 Danh mục:
Loại báo chí 24
Làm việc đột quỵ MỘT. mm 50, 75
100, 125
160
Lực danh nghĩa tại 6 bar kN 8,4
Nhô ra C. mm 86
Thích ứng mở rộng O mm 111, 131
160, 200
Đầu bảng bổ sung phù hợp để điều chỉnh chiếu O
Ram lỗ O mm 20 H7
Đường kính Ram O mm 40
Chiều cao làm việc 1) F.
Đứng số 3 mm 90-210
Đứng số 2 O mm 120-350
Chân đế số 2-600 O mm 210-580
Chân đế số 2-1000 O mm 335-1020
trọng lượng khoảng kg 40
Thiết kế mặt bích
hình trụ Z Ø mm 106
mặt bích FL Ø mm 140
Chiều rộng khóa SW mm 112
Định tâm vai ZA 68
Tổng quan về vị trí Loại báo chí Chiều cao chân đế
M (mm)		 Kích thước bàn
Rộng x D (mm)		 Lỗ bàn
D (Ø mm)		 Chiều cao bàn
K (mm)		 Dấu chân
W x L (mm)
số 3 20, 23, 24, 25 540 150 x 110 20 H7 60 150 x 260
Số 2 20, 23, 24, 25 700 185 x 110 20 H7 60 185 x 280
Số 2-600 20, 23, 24, 25 974 200 x 160 20 H7 98 200 x 290
Số 2-1000 20, 23, 24, 25 1410 200 x 160 20 H7 98

200 x 290

Bạn cần hỗ trợ về s.phẩm?

Call 024-6687-2330

Tùy chọn

O biến thể có phụ phí

1) Giá trị tiêu biểu; có thể sai lệch ± 3 mm do dung sai đúc và chế tạo

Thiết kế đặc biệt

? Phiên bản mạ niken với một khoản phụ phí, khung ép, các bộ phận đúc và mặt bàn được mạ niken hóa học, các bộ phận bằng thép được đánh bóng, các bộ phận bằng nhôm được anốt hóa, các bộ phận được đánh bóng sáng

? Màu sơn đặc biệt RAL

? Lỗ khoan bàn đặc biệt và lỗ khoan ram đặc biệt theo yêu cầu
